品類齊全,適用于各種場合
響應速度快,高精準檢測
定制外觀,常開常閉一體設計
防水防油,靈敏度高,應用廣
堅固可靠,穩定持久,壽命長
DC 3線式(DS-PG/PL)
尺寸 | 檢測距離 | 連接方式 | 輸出類型 | 動作模式NO | 動作模式NC | ||
M8 | 普 通 距 離 型 |
屏蔽型 | 1mm | 導線引出型 | NPN | DS-PG1SN1 | DS-PG1SN2 |
PNP | DS-PG1SP1 | DS-PG1SP2 | |||||
M8接插件型 | NPN | DS-PG1SN1-M1 | DS-PG1SN2-M1 | ||||
PNP | DS-PG1SP1-M1 | DS-PG1SP2-M1 | |||||
非屏蔽型 | 2mm | 導線引出型 | NPN | DS-PG2UN1 | DS-PG2UN2 | ||
PNP | DS-PG2UP1 | DS-PG2UP2 | |||||
M8接插件型 | NPN | DS-PG2UN1-M1 | DS-PG2UN2-M1 | ||||
PNP | DS-PG2UP1-M1 | DS-PG2UP2-M1 | |||||
雙 倍 距 離 型 |
屏蔽型 | 2mm | 導線引出型 | NPN | DS-PL2SN1 | DS-PL2SN2 | |
PNP | DS-PL2SP1 | DS-PL2SP2 | |||||
M8接插件型 | NPN | DS-PL2SN1-M1 | DS-PL2SN2-M1 | ||||
PNP | DS-PL2SP1-M1 | DS-PL2SP2-M1 | |||||
非屏蔽型 | 4mm | 導線引出型 | NPN | DS-PL4UN1 | DS-PL4UN2 | ||
PNP | DS-PL4UP1 | DS-PL4UP2 | |||||
M8接插件型 | NPN | DS-PL4UN1-M1 | DS-PL4UN2-M1 | ||||
PNP | DS-PL4UP1-M1 | DS-PL4UP2-M1 | |||||
M12 | 普 通 距 離 型 |
屏蔽型 | 2mm | 導線引出型 | NPN | DS-PG2SN1 | DS-PG2SN2 |
PNP | DS-PG2SP1 | DS-PG2SP2 | |||||
M12接插件型 | NPN | DS-PG2SN1-M2 | DS-PG2SN2-M2 | ||||
PNP | DS-PG2SP1-M2 | DS-PG2SP2-M2 | |||||
非屏蔽型 | 4mm | 導線引出型 | NPN | DS-PG4UN1 | DS-PG4UN2 | ||
PNP | DS-PG4UP1 | DS-PG4UP2 | |||||
M12接插件型 | NPN | DS-PG4UN1-M2 | DS-PG4UN2-M2 | ||||
PNP | DS-PG4UP1-M2 | DS-PG4UP2-M2 | |||||
雙 倍 距 離 型 |
屏蔽型 | 4mm | 導線引出型 | NPN | DS-PL4SN1 | DS-PL4SN2 | |
PNP | DS-PL4SP1 | DS-PL4SP2 | |||||
M12接插件型 | NPN | DS-PL4SN1-M2 | DS-PL4SN2-M2 | ||||
PNP | DS-PL4SP1-M2 | DS-PL4SP2-M2 | |||||
非屏蔽型 | 8mm | 導線引出型 | NPN | DS-PL8UN1 | DS-PL8UN2 | ||
PNP | DS-PL8UP1 | DS-PL8UP2 | |||||
M12接插件型 | NPN | DS-PL8UN1-M2 | DS-PL8UN2-M2 | ||||
PNP | DS-PL8UP1-M2 | DS-PL8UP2-M2 | |||||
M18 | 普 通 距 離 型 |
屏蔽型 | 4mm | 導線引出型 | NPN | DS-PG4SN1 | DS-PG4SN2 |
PNP | DS-PG4SP1 | DS-PG4SP2 | |||||
M18接插件型 | NPN | DS-PG4SN1-M1 | DS-PG4SN2-M1 | ||||
PNP | DS-PG4SP1-M1 | DS-PG4SP2-M1 | |||||
非屏蔽型 | 8mm | 導線引出型 | NPN | DS-PG8UN1 | DS-PG8UN2 | ||
PNP | DS-PG8UP1 | DS-PG8UP2 | |||||
M18接插件型 | NPN | DS-PG8UN1-M1 | DS-PG8UN2-M1 | ||||
PNP | DS-PG8UP1-M1 | DS-PG8UP2-M1 | |||||
雙 倍 距 離 型 |
屏蔽型 | 8mm | 導線引出型 | NPN | DS-PL8SN1 | DS-PL8SN2 | |
PNP | DS-PL8SP1 | DS-PL8SP2 | |||||
M18接插件型 | NPN | DS-PL8SN1-M1 | DS-PL8SN2-M1 | ||||
PNP | DS-PL8SP1-M1 | DS-PL8SP2-M1 | |||||
非屏蔽型 | 16mm | 導線引出型 | NPN | DS-PL16UN1 | DS-PL16UN2 | ||
PNP | DS-PL16UP1 | DS-PL16UP2 | |||||
M18接插件型 | NPN | DS-PL16UN1-M1 | DS-PL16UN2-M1 | ||||
PNP | DS-PL16UP1-M1 | DS-PL16UP2-M1 | |||||
M30 | 普 通 距 離 型 |
屏蔽型 | 10mm | 導線引出型 | NPN | DS-PG10SN1 | DS-PG10SN2 |
PNP | DS-PG10SP1 | DS-PG10SP2 | |||||
M30接插件型 | NPN | DS-PG10SN1-M2 | DS-PG10SN2-M2 | ||||
PNP | DS-PG10SP1-M2 | DS-PG10SP2-M2 | |||||
非屏蔽型 | 16mm | 導線引出型 | NPN | DS-PG16UN1 | DS-PG16UN2 | ||
PNP | DS-PG16UP1 | DS-PG16UP2 | |||||
M30接插件型 | NPN | DS-PG16UN1-M2 | DS-PG16UN2-M2 | ||||
PNP | DS-PG16UP1-M2 | DS-PG16UP2-M2 | |||||
雙 倍 距 離 型 |
屏蔽型 | 20mm | 導線引出型 | NPN | DS-PL20SN1 | DS-PL20SN2 | |
PNP | DS-PL20SP1 | DS-PL20SP2 | |||||
M30接插件型 | NPN | DS-PL20SN1-M2 | DS-PL20SN2-M2 | ||||
PNP | DS-PL20SP1-M2 | DS-PL20SP2-M2 | |||||
非屏蔽型 | 30mm | 導線引出型 | NPN | DS-PL30UN1 | DS-PL30UN2 | ||
PNP | DS-PL30UP1 | DS-PL30UP2 | |||||
M30接插件型 | NPN | DS-PL30UN1-M2 | DS-PL30UN2-M2 | ||||
PNP | DS-PL30UP1-M2 | DS-PL30UP2-M2 |
DC 2線式(DS-PG/PL)
尺寸 | 檢測距離 | 連接方式 | 動作模式NO | 動作模式NC | ||
M8 | 普 通 距 離 型 |
屏蔽型 | 1mm | 導線引出型 | DS-PG1S1 | DS-PG1S2 |
M8接插件型 | DS-PG1S1-M1 | DS-PG1S2-M1 | ||||
非屏蔽型 | 2mm | 導線引出型 | DS-PG2U1 | DS-PG2U2 | ||
M8接插件型 | DS-PG2U1-M1 | DS-PG2U2-M1 | ||||
雙 倍 距 離 型 |
屏蔽型 | 2mm | 導線引出型 | DS-PL2S1 | DS-PL2S2 | |
M8接插件型 | DS-PL2S1-M1 | DS-PL2S2-M1 | ||||
非屏蔽型 | 4mm | 導線引出型 | DS-PL4U1 | DS-PL4U2 | ||
M8接插件型 | DS-PL4U1-M1 | DS-PL4U2-M1 | ||||
M12 | 普 通 距 離 型 |
屏蔽型 | 2mm | 導線引出型 | DS-PG2S1 | DS-PG2S2 |
M12接插件型 | DS-PG2S1-M1 | DS-PG2S2-M1 | ||||
非屏蔽型 | 4mm | 導線引出型 | DS-PG4U1 | DS-PG4U2 | ||
M12接插件型 | DS-PG4U1-M1 | DS-PG4U2-M1 | ||||
雙 倍 距 離 型 |
屏蔽型 | 4mm | 導線引出型 | DS-PL4S1 | DS-PL4S2 | |
M12接插件型 | DS-PL4S1-M1 | DS-PL4S2-M1 | ||||
非屏蔽型 | 8mm | 導線引出型 | DS-PL8U1 | DS-PL8U2 | ||
M12接插件型 | DS-PL8U1-M1 | DS-PL8U2-M1 | ||||
M18 | 普 通 距 離 型 |
屏蔽型 | 4mm | 導線引出型 | DS-PG4S1 | DS-PG4S2 |
M18接插件型 | DS-PG4S1-M1 | DS-PG4S2-M1 | ||||
非屏蔽型 | 8mm | 導線引出型 | DS-PG8U1 | DS-PG8U2 | ||
M18接插件型 | DS-PG8U1-M1 | DS-PG8U2-M1 | ||||
雙 倍 距 離 型 |
屏蔽型 | 8mm | 導線引出型 | DS-PL8S1 | DS-PL8S2 | |
M18接插件型 | DS-PL8S1-M1 | DS-PL8S2-M1 | ||||
非屏蔽型 | 16mm | 導線引出型 | DS-PL16U1 | DS-PL16U2 | ||
M18接插件型 | DS-PL16U1-M1 | DS-PL16U2-M1 | ||||
M30 | 普 通 距 離 型 |
屏蔽型 | 10mm | 導線引出型 | DS-PG10S1 | DS-PG10S2 |
M30接插件型 | DS-PG10S1-M1 | DS-PG10S2-M1 | ||||
非屏蔽型 | 16mm | 導線引出型 | DS-PG16U1 | DS-PG16U2 | ||
M30接插件型 | DS-PG16U1-M1 | DS-PG16U2-M1 | ||||
雙 倍 距 離 型 |
屏蔽型 | 16mm | 導線引出型 | DS-PL16S1 | DS-PL16S2 | |
M30接插件型 | DS-PL16S1-M1 | DS-PL16S2-M1 | ||||
非屏蔽型 | 25mm | 導線引出型 | DS-PL25U1 | DS-PL25U2 | ||
M30接插件型 | DS-PL25S1-M1 | DS-PL25S2-M1 |
直流3線制

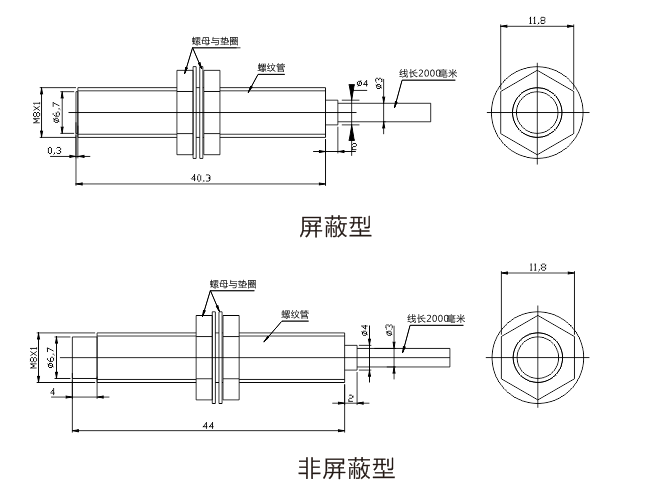

項目 | 尺寸 | M8 | |||
檢測距離 | 單倍距離 | 雙倍距離 | |||
類型 | 屏蔽型 | 非屏蔽型 | 屏蔽型 | 非屏蔽型 | |
型號 | DS-PG1S□□ | DS-PG2U□□ | DS-PL2S□□ | DS-PL4U□□ | |
檢測距離 | 1mm±10% | 2mm±10% | 2mm±10% | 4mm±10% | |
設定距離 | 0~ 0.8mm | 0~ 1.6mm | 0~ 1.6mm | 0~ 3.2mm | |
應差距離 | 10%的檢測距離以內 | ||||
可檢測物體 | 磁性金屬(對于非磁性金屬,檢測距離會減小) | ||||
標準檢測物體 (低碳鋼ST37) |
8×8×1mm | 8×8×1mm | 8×8×1mm | 12×12×1mm | |
應答頻率 | 2000Hz | 1000Hz | 1500Hz | 1000Hz | |
電源電壓 | 10~ 30VDC | ||||
消耗電流 | 10mA以下 | ||||
輸出類型 | N型:NPN集電極開路 P型:PNP集電極開路 |
||||
控制輸出 | 負載電流 | 200mA以下(30VDC以下) | |||
殘留電壓 | 2V以下(負載電流為200mA,電纜長為2m時) | ||||
指示燈 | 動作指示燈(綠色LED) | ||||
動作模式 | 常開型 常閉型 |
||||
保護回路 | 輸出極性逆接保護、電源極性逆接保護、浪涌吸收、短路保護 | ||||
環境溫度 | 工作和存放:-25~70℃(不結冰、無凝露) | ||||
溫度影響 | -10℃~55℃的溫度范圍內:23℃時,±10%的檢測距離以內 -25℃~70℃的溫度范圍內:23℃時,±15%的檢測距離以內 |
||||
環境濕度 | 工作和存放:35~95% | ||||
電壓影響 | 24VDC±15%:±1%的檢測距離以內 | ||||
絕緣電阻 | DC500V的條件下,50MΩ以上(通電部與外殼間) | ||||
絕緣強度 | 50/60Hz、AC1,000V的條件下持續1分鐘(通電部與外殼間) | ||||
耐振動 | 10~55Hz,上下振幅1.5mm,X、Y、Z各方向2h | ||||
耐沖擊 | 500m/s,X,Y,Z各方向10次 | ||||
標準 | Ip67 | ||||
連接方式 | 導線引出型,標準型直徑3mm,長度2m的線纜 接插件型(M8-3針) |
||||
重量 | 導線引出型 | 約65g | |||
接插件型 | 約20g | ||||
材料 | 外殼 | 黃銅鍍鎳 | |||
檢測面 | PBT | ||||
電纜 | PVC | ||||
緊固螺母 | 黃銅鍍鎳 | ||||
帶齒墊圈 | 鍍鋅鐵 |

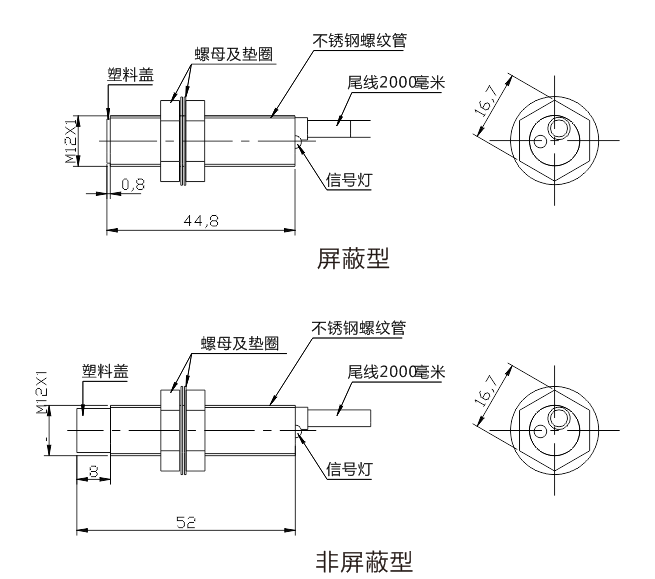

項目 | 尺寸 | M12 | |||
檢測距離 | 單倍距離 | 雙倍距離 | |||
類型 | 屏蔽型 | 非屏蔽型 | 屏蔽型 | 非屏蔽型 | |
型號 | DS-PG2S□□ | DS-PG4U□□ | DS-PL4S□□ | DS-PL8U□□ | |
檢測距離 | 2mm±10% | 4mm±10% | 4mm±10% | 8mm±10% | |
設定距離 | 0~ 1.6mm | 0~ 3.2mm | 0~ 3.2mm | 0~ 6.4mm | |
應差距離 | 10%的檢測距離以內 | ||||
可檢測物體 | 磁性金屬(對于非磁性金屬,檢測距離會減小) | ||||
標準檢測物體 (低碳鋼ST37) |
12×12×1mm | 12×12×1mm | 12×12×1mm | 24×24×1mm | |
應答頻率 | 1500Hz | 800Hz | 1000Hz | 800Hz | |
電源電壓 | 10~ 30VDC | ||||
消耗電流 | 10mA以下 | ||||
輸出類型 | N型:NPN集電極開路 P型:PNP集電極開路 |
||||
控制輸出 | 負載電流 | 200mA以下(30VDC以下) | |||
殘留電壓 | 2V以下(負載電流為200mA,電纜長為2m時) | ||||
指示燈 | 動作指示燈(綠色LED) | ||||
動作模式 | 常開型 常閉型 |
||||
保護回路 | 輸出極性逆接保護、電源極性逆接保護、浪涌吸收、短路保護 | ||||
環境溫度 | 工作和存放:-25~70℃(不結冰、無凝露) | ||||
溫度影響 | -10℃~55℃的溫度范圍內:23℃時,±10%的檢測距離以內 -25℃~70℃的溫度范圍內:23℃時,±15%的檢測距離以內 |
||||
環境濕度 | 工作和存放:35~95% | ||||
電壓影響 | 24VDC±15%:±1%的檢測距離以內 | ||||
絕緣電阻 | DC500V的條件下,50MΩ以上(通電部與外殼間) | ||||
絕緣強度 | 50/60Hz、AC1,000V的條件下持續1分鐘(通電部與外殼間) | ||||
耐振動 | 10~55Hz,上下振幅1.5mm,X、Y、Z各方向2h | ||||
耐沖擊 | 500m/s,X,Y,Z各方向10次 | ||||
標準 | Ip67 | ||||
連接方式 | 導線引出型,標準型直徑3mm,長度2m的線纜 接插件型(M12-4針) |
||||
重量 | 導線引出型 | 約80g | |||
接插件型 | 約35g | ||||
材料 | 外殼 | 黃銅鍍鎳 | |||
檢測面 | PBT | ||||
電纜 | PVC | ||||
緊固螺母 | 黃銅鍍鎳 | ||||
帶齒墊圈 | 鍍鋅鐵 |

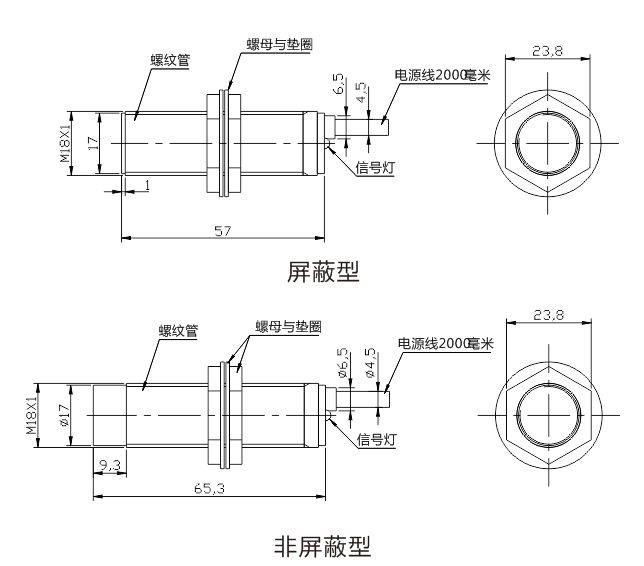

項目 | 尺寸 | M18 | |||
檢測距離 | 單倍距離 | 雙倍距離 | |||
類型 | 屏蔽型 | 非屏蔽型 | 屏蔽型 | 非屏蔽型 | |
型號 | DS-PG4S□□ | DS-PG8U□□ | DS-PL8S□□ | DS-PL16U□□ | |
檢測距離 | 4mm±10% | 8mm±10% | 8mm±10% | 16mm±10% | |
設定距離 | 0~ 3.2mm | 0~ 6.4mm | 0~ 6.4mm | 0~ 12.8mm | |
應差距離 | 10%的檢測距離以內 | ||||
可檢測物體 | 磁性金屬(對于非磁性金屬,檢測距離會減小) | ||||
標準檢測物體 (低碳鋼ST37) |
18×18×1mm | 30×30×1mm | 24×24×1mm | 48×48×1mm | |
應答頻率 | 600Hz | 400Hz | 500Hz | 400Hz | |
電源電壓 | 10~ 30VDC | ||||
消耗電流 | 10mA以下 | ||||
輸出類型 | N型:NPN集電極開路 P型:PNP集電極開路 |
||||
控制輸出 | 負載電流 | 200mA以下(30VDC以下) | |||
殘留電壓 | 2V以下(負載電流為200mA,電纜長為2m時) | ||||
指示燈 | 動作指示燈(綠色LED) | ||||
動作模式 | 常開型 常閉型 |
||||
保護回路 | 輸出極性逆接保護、電源極性逆接保護、浪涌吸收、短路保護 | ||||
環境溫度 | 工作和存放:-25~70℃(不結冰、無凝露) | ||||
溫度影響 | -10℃~55℃的溫度范圍內:23℃時,±10%的檢測距離以內 -25℃~70℃的溫度范圍內:23℃時,±15%的檢測距離以內 |
||||
環境濕度 | 工作和存放:35~95% | ||||
電壓影響 | 24VDC±15%:±1%的檢測距離以內 | ||||
絕緣電阻 | DC500V的條件下,50MΩ以上(通電部與外殼間) | ||||
絕緣強度 | 50/60Hz、AC1,000V的條件下持續1分鐘(通電部與外殼間) | ||||
耐振動 | 10~55Hz,上下振幅1.5mm,X、Y、Z各方向2h | ||||
耐沖擊 | 500m/s,X,Y,Z各方向10次 | ||||
標準 | Ip67 | ||||
連接方式 | 導線引出型,標準型直徑3mm,長度2m的線纜 接插件型(M12-4針) |
||||
重量 | 導線引出型 | 約100g | |||
接插件型 | 約60g | ||||
材料 | 外殼 | 黃銅鍍鎳 | |||
檢測面 | PBT | ||||
電纜 | PVC | ||||
緊固螺母 | 黃銅鍍鎳 | ||||
帶齒墊圈 | 鍍鋅鐵 |

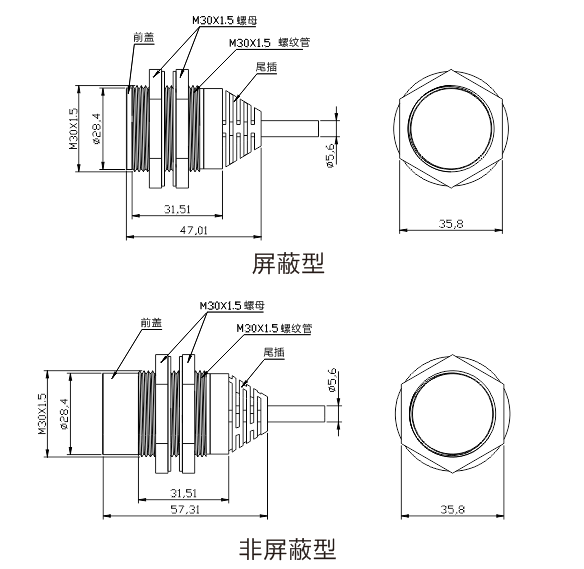

項目 | 尺寸 | M30 | |||
檢測距離 | 單倍距離 | 雙倍距離 | |||
類型 | 屏蔽型 | 非屏蔽型 | 屏蔽型 | 非屏蔽型 | |
型號 | DS-PG10S□□ | DS-PG16U□□ | DS-PL20S□□ | DS-PL30U□□ | |
檢測距離 | 8mm±10% | 16mm±10% | 20mm±10% | 30mm±10% | |
設定距離 | 0~ 6.4mm | 0~ 12.8mm | 0~ 16mm | 0~ 24mm | |
應差距離 | 10%的檢測距離以內 | ||||
可檢測物體 | 磁性金屬(對于非磁性金屬,檢測距離會減小) | ||||
標準檢測物體 (低碳鋼ST37) |
30×30×1mm | 45×45×1mm | 60×60×1mm | 90×90×1mm | |
應答頻率 | 400Hz | 100Hz | 250Hz | 100Hz | |
電源電壓 | 10~ 30VDC | ||||
消耗電流 | 10mA以下 | ||||
輸出類型 | N型:NPN集電極開路 P型:PNP集電極開路 |
||||
控制輸出 | 負載電流 | 200mA以下(30VDC以下) | |||
殘留電壓 | 2V以下(負載電流為200mA,電纜長為2m時) | ||||
指示燈 | 動作指示燈(綠色LED) | ||||
動作模式 | 常開型 常閉型 |
||||
保護回路 | 輸出極性逆接保護、電源極性逆接保護、浪涌吸收、短路保護 | ||||
環境溫度 | 工作和存放:-25~70℃(不結冰、無凝露) | ||||
溫度影響 | -10℃~55℃的溫度范圍內:23℃時,±10%的檢測距離以內 -25℃~70℃的溫度范圍內:23℃時,±15%的檢測距離以內 |
||||
環境濕度 | 工作和存放:35~95% | ||||
電壓影響 | 24VDC±15%:±1%的檢測距離以內 | ||||
絕緣電阻 | DC500V的條件下,50MΩ以上(通電部與外殼間) | ||||
絕緣強度 | 50/60Hz、AC1,000V的條件下持續1分鐘(通電部與外殼間) | ||||
耐振動 | 10~55Hz,上下振幅1.5mm,X、Y、Z各方向2h | ||||
耐沖擊 | 500m/s,X,Y,Z各方向10次 | ||||
標準 | Ip67 | ||||
連接方式 | 導線引出型,標準型直徑3mm,長度2m的線纜 接插件型(M12-4針) |
||||
重量 | 導線引出型 | 約165g | |||
接插件型 | 約140g | ||||
材料 | 外殼 | 黃銅鍍鎳 | |||
檢測面 | PBT | ||||
電纜 | PVC | ||||
緊固螺母 | 黃銅鍍鎳 | ||||
帶齒墊圈 | 鍍鋅鐵 |
直流2線制
項目 | 尺寸 | M8 | |||
檢測距離 | 單倍距離 | 雙倍距離 | |||
類型 | 屏蔽型 | 非屏蔽型 | 屏蔽型 | 非屏蔽型 | |
型號 | DS-PG1S□ | DS-PG2U□ | DS-PL2S□ | DS-PL4U□ | |
檢測距離 | 1mm±10% | 2mm±10% | 2mm±10% | 4mm±10% | |
設定距離 | 0~ 0.8mm | 0~ 1.6mm | 0~ 1.6mm | 0~ 3.2mm | |
應差距離 | 10%的檢測距離以內 | ||||
可檢測物體 | 磁性金屬(對于非磁性金屬,檢測距離會減小) | ||||
標準檢測物體 (低碳鋼ST37) |
8×8×1mm | 8×8×1mm | 8×8×1mm | 12×12×1mm | |
應答頻率 | 2000Hz | 1000Hz | 1500Hz | 1000Hz | |
電源電壓 | 10~ 30VDC | ||||
消耗電流 | 10mA以下 | ||||
控制輸出 | 負載電流 | 200mA以下(30VDC以下) | |||
殘留電壓 | 2V以下(負載電流為200mA,電纜長為2m時) | ||||
指示燈 | 動作指示燈(綠色LED) | ||||
動作模式 | 常開型 常閉型 |
||||
保護回路 | 輸出極性逆接保護、電源極性逆接保護、浪涌吸收、短路保護 | ||||
環境溫度 | 工作和存放:-25~70℃(不結冰、無凝露) | ||||
溫度影響 | -10℃~55℃的溫度范圍內:23℃時,±10%的檢測距離以內 -25℃~70℃的溫度范圍內:23℃時,±15%的檢測距離以內 |
||||
環境濕度 | 工作和存放:35~95% | ||||
電壓影響 | 24VDC±15%:±1%的檢測距離以內 | ||||
絕緣電阻 | DC500V的條件下,50MΩ以上(通電部與外殼間) | ||||
絕緣強度 | 50/60Hz、AC1,000V的條件下持續1分鐘(通電部與外殼間) | ||||
耐振動 | 10~55Hz,上下振幅1.5mm,X、Y、Z各方向2h | ||||
耐沖擊 | 500m/s,X,Y,Z各方向10次 | ||||
標準 | Ip67 | ||||
連接方式 | 導線引出型,標準型直徑3mm,長度2m的線纜 接插件型(M8-3針) |
||||
重量 | 導線引出型 | 約65g | |||
接插件型 | 約20g | ||||
材料 | 外殼 | 黃銅鍍鎳 | |||
檢測面 | PBT | ||||
電纜 | PVC | ||||
緊固螺母 | 黃銅鍍鎳 | ||||
帶齒墊圈 | 鍍鋅鐵 |
項目 | 尺寸 | M12 | |||
檢測距離 | 單倍距離 | 雙倍距離 | |||
類型 | 屏蔽型 | 非屏蔽型 | 屏蔽型 | 非屏蔽型 | |
型號 | DS-PG2S□□ | DS-PG4U□□ | DS-PL4S□□ | DS-PL8U□□ | |
檢測距離 | 2mm±10% | 4mm±10% | 4mm±10% | 8mm±10% | |
設定距離 | 0~ 1.6mm | 0~ 3.2mm | 0~ 3.2mm | 0~ 6.4mm | |
應差距離 | 10%的檢測距離以內 | ||||
可檢測物體 | 磁性金屬(對于非磁性金屬,檢測距離會減小) | ||||
標準檢測物體 (低碳鋼ST37) |
12×12×1mm | 12×12×1mm | 12×12×1mm | 24×24×1mm | |
應答頻率 | 1500Hz | 800Hz | 1000Hz | 800Hz | |
電源電壓 | 10~ 30VDC | ||||
消耗電流 | 10mA以下 | ||||
控制輸出 | 負載電流 | 200mA以下(30VDC以下) | |||
殘留電壓 | 2V以下(負載電流為200mA,電纜長為2m時) | ||||
指示燈 | 動作指示燈(綠色LED) | ||||
動作模式 | 常開型 常閉型 |
||||
保護回路 | 輸出極性逆接保護、電源極性逆接保護、浪涌吸收、短路保護 | ||||
環境溫度 | 工作和存放:-25~70℃(不結冰、無凝露) | ||||
溫度影響 | -10℃~55℃的溫度范圍內:23℃時,±10%的檢測距離以內 -25℃~70℃的溫度范圍內:23℃時,±15%的檢測距離以內 |
||||
環境濕度 | 工作和存放:35~95% | ||||
電壓影響 | 24VDC±15%:±1%的檢測距離以內 | ||||
絕緣電阻 | DC500V的條件下,50MΩ以上(通電部與外殼間) | ||||
絕緣強度 | 50/60Hz、AC1,000V的條件下持續1分鐘(通電部與外殼間) | ||||
耐振動 | 10~55Hz,上下振幅1.5mm,X、Y、Z各方向2h | ||||
耐沖擊 | 500m/s,X,Y,Z各方向10次 | ||||
標準 | Ip67 | ||||
連接方式 | 導線引出型,標準型直徑3mm,長度2m的線纜 接插件型(M12-4針) |
||||
重量 | 導線引出型 | 約80g | |||
接插件型 | 約35g | ||||
材料 | 外殼 | 黃銅鍍鎳 | |||
檢測面 | PBT | ||||
電纜 | PVC | ||||
緊固螺母 | 黃銅鍍鎳 | ||||
帶齒墊圈 | 鍍鋅鐵 |
項目 | 尺寸 | M18 | |||
檢測距離 | 單倍距離 | 雙倍距離 | |||
類型 | 屏蔽型 | 非屏蔽型 | 屏蔽型 | 非屏蔽型 | |
型號 | DS-PG4S□□ | DS-PG8U□□ | DS-PL8S□□ | DS-PL16U□□ | |
檢測距離 | 4mm±10% | 8mm±10% | 8mm±10% | 16mm±10% | |
設定距離 | 0~ 3.2mm | 0~ 6.4mm | 0~ 6.4mm | 0~ 12.8mm | |
應差距離 | 10%的檢測距離以內 | ||||
可檢測物體 | 磁性金屬(對于非磁性金屬,檢測距離會減小) | ||||
標準檢測物體 (低碳鋼ST37) |
18×18×1mm | 30×30×1mm | 24×24×1mm | 48×48×1mm | |
應答頻率 | 600Hz | 400Hz | 500Hz | 400Hz | |
電源電壓 | 10~ 30VDC | ||||
消耗電流 | 10mA以下 | ||||
控制輸出 | 負載電流 | 200mA以下(30VDC以下) | |||
殘留電壓 | 2V以下(負載電流為200mA,電纜長為2m時) | ||||
指示燈 | 動作指示燈(綠色LED) | ||||
動作模式 | 常開型 常閉型 |
||||
保護回路 | 輸出極性逆接保護、電源極性逆接保護、浪涌吸收、短路保護 | ||||
環境溫度 | 工作和存放:-25~70℃(不結冰、無凝露) | ||||
溫度影響 | -10℃~55℃的溫度范圍內:23℃時,±10%的檢測距離以內 -25℃~70℃的溫度范圍內:23℃時,±15%的檢測距離以內 |
||||
環境濕度 | 工作和存放:35~95% | ||||
電壓影響 | 24VDC±15%:±1%的檢測距離以內 | ||||
絕緣電阻 | DC500V的條件下,50MΩ以上(通電部與外殼間) | ||||
絕緣強度 | 50/60Hz、AC1,000V的條件下持續1分鐘(通電部與外殼間) | ||||
耐振動 | 10~55Hz,上下振幅1.5mm,X、Y、Z各方向2h | ||||
耐沖擊 | 500m/s,X,Y,Z各方向10次 | ||||
標準 | Ip67 | ||||
連接方式 | 導線引出型,標準型直徑3mm,長度2m的線纜 接插件型(M12-4針) |
||||
重量 | 導線引出型 | 約100g | |||
接插件型 | 約60g | ||||
材料 | 外殼 | 黃銅鍍鎳 | |||
檢測面 | PBT | ||||
電纜 | PVC | ||||
緊固螺母 | 黃銅鍍鎳 | ||||
帶齒墊圈 | 鍍鋅鐵 |
項目 | 尺寸 | M30 | |||
檢測距離 | 單倍距離 | 雙倍距離 | |||
類型 | 屏蔽型 | 非屏蔽型 | 屏蔽型 | 非屏蔽型 | |
型號 | DS-PG10S□□ | DS-PG16U□□ | DS-PL16S□□ | DS-PL25U□□ | |
檢測距離 | 8mm±10% | 16mm±10% | 20mm±10% | 30mm±10% | |
設定距離 | 0~ 6.4mm | 0~ 12.8mm | 0~ 16mm | 0~ 24mm | |
應差距離 | 10%的檢測距離以內 | ||||
可檢測物體 | 磁性金屬(對于非磁性金屬,檢測距離會減小) | ||||
標準檢測物體 (低碳鋼ST37) |
30×30×1mm | 45×45×1mm | 60×60×1mm | 90×90×1mm | |
應答頻率 | 400Hz | 100Hz | 250Hz | 100Hz | |
電源電壓 | 10~ 30VDC | ||||
消耗電流 | 10mA以下 | ||||
輸出類型 | N型:NPN集電極開路 P型:PNP集電極開路 |
||||
控制輸出 | 負載電流 | 200mA以下(30VDC以下) | |||
殘留電壓 | 2V以下(負載電流為200mA,電纜長為2m時) | ||||
指示燈 | 動作指示燈(綠色LED) | ||||
動作模式 | 常開型 常閉型 |
||||
保護回路 | 輸出極性逆接保護、電源極性逆接保護、浪涌吸收、短路保護 | ||||
環境溫度 | 工作和存放:-25~70℃(不結冰、無凝露) | ||||
溫度影響 | -10℃~55℃的溫度范圍內:23℃時,±10%的檢測距離以內 -25℃~70℃的溫度范圍內:23℃時,±15%的檢測距離以內 |
||||
環境濕度 | 工作和存放:35~95% | ||||
電壓影響 | 24VDC±15%:±1%的檢測距離以內 | ||||
絕緣電阻 | DC500V的條件下,50MΩ以上(通電部與外殼間) | ||||
絕緣強度 | 50/60Hz、AC1,000V的條件下持續1分鐘(通電部與外殼間) | ||||
耐振動 | 10~55Hz,上下振幅1.5mm,X、Y、Z各方向2h | ||||
耐沖擊 | 500m/s,X,Y,Z各方向10次 | ||||
標準 | Ip67 | ||||
連接方式 | 導線引出型,標準型直徑3mm,長度2m的線纜 接插件型(M12-4針) |
||||
重量 | 導線引出型 | 約165g | |||
接插件型 | 約140g | ||||
材料 | 外殼 | 黃銅鍍鎳 | |||
檢測面 | PBT | ||||
電纜 | PVC | ||||
緊固螺母 | 黃銅鍍鎳 | ||||
帶齒墊圈 | 鍍鋅鐵 |
導線引出型
M8
M12
M18
M30
